Por medio de los relés es posible elaborar un pequeño sistema para controlar quién responde antes en un juego de preguntas.

Un relé es un interruptor eléctrico gobernado por un electroimán, puede tener uno o más conjuntos conmutados, de modo que puede servir para abrir o cerrar uno o más circuitos.

Consta de dos partes, montadas en un chasis de plástico. Una bobina de cobre que se conecta al circuito de control y los conjuntos de contactos común (c), normalmente cerrado (nc) y normalmente abierto (na), que hacen la función de interruptor o conmutador del relé sobre el circuito de trabajo que se quiere controlar.

Un relé funciona de la siguiente manera:

Si pasa corriente eléctrica por la bobina se imanta el núcleo y atrae a la armadura. Esta bascula sobre el pivote, separa el contacto común del nc y lo une al na.

El circuito de la bobina (circuito de control) y el de trabajo son independientes y pueden tener distinta alimentación.

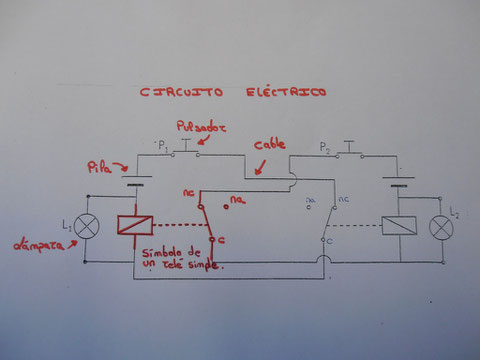

CIRCUITO ELÉCTRICO
